Koble til telefonlinje

Tilkoblingsmetoden avhenger av telefonlinjen.

Hvis koblingen ikke er riktig, kan skriveren ikke sende eller motta fakser. Koble skriveren til på riktig måte.

Viktig!

  • Ikke parallellkoble faksenheter og/eller telefoner (gjelder bare USA og Canada).

    Hvis to eller flere faksenheter og/eller telefoner parallellkobles, kan problemene nedenfor oppstå, og skriveren vil kanskje ikke fungere som den skal.

    • Hvis du under sending eller mottak av faks tar av røret på telefonen som er parallellkoblet, kan det oppstå kommunikasjonsfeil og feil på faksbildet.
    • Det kan hende at tjenester som anrops-ID osv., ikke fungerer som de skal på telefonen.

    Hvis du må bruke parallellkobling, må du sette mottaksmodus til Telefonprioritet-modus (TEL priority mode). Vær klar over at de nevnte problemene likevel kan oppstå. Du vil bare kunne motta fakser manuelt.

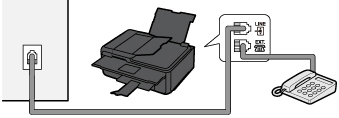

Grunnleggende tilkobling

Kontroller at skriveren er slått av, koble den ene enden av telefonledningen som følger med, til kontakten for telefonlinje i nærheten av LINE-merket på skriveren, og koble deretter den andre enden til kontakten for telefonlinje på veggen eller til kontakten for telefonlinje på xDSL-splitteren.

Når du kobler telefonen til skriveren, må du kontrollere at skriveren er slått av, koble den ene enden av modulærkabelen til kontakten for ekstern enhet i nærheten av EXT.-merket på skriveren, og deretter koble den andre enden til kontakten for telefonlinje på telefonen.

Viktig!

  • Husk at skriveren skal være slått av når du kobler til telefonlinjen.

    Hvis du har koblet til telefonlinjen med skriveren slått på, slår du skriveren av og trekker ut strømledningen. Vent i 1 minutt, og koble deretter til strømkontakten.

Merk

  • Sett bakfra viser plasseringen til kontakten for telefonlinje og kontakten for ekstern enhet.
  • Før du kobler til en telefon eller telefonsvarer, må du fjerne hetten på telefonkontakten.

  • Gjelder brukere i Storbritannia:

    Hvis kontakten på den eksterne enheten ikke kan kobles til kontakten på skriveren, må du kjøpe en B.T.-adapter som kobles til på følgende måte:

    Koble B.T.-adapteren til modulærkabelen som er koblet til den eksterne enheten, og koble deretter B.T.-adapteren til kontakten for ekstern enhet.

Koble til diverse ledninger

Denne delen forteller hvordan du kobler til forskjellige linjer.

Følgende er eksempler, og vi gir ingen garanti for at de passer i alle situasjoner. Du finner mer informasjon i brukerveiledningen som fulgte med nettverksenheten (for eksempel et xDSL-modem eller en terminaladapter) som du skal koble til denne skriveren.

Merk

  • xDSL er den generelle termen for digital kommunikasjonsteknologi med høy hastighet over telefonlinjen, som for eksempel ADSL/HDSL/SDSL/VDSL.

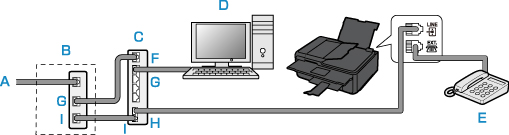

  • Koble til en Internett-telefon

    1. DSL (Digital Subscriber Line)

    2. xDSL-modem (splitteren kan ikke være innebygd i modemet)

    3. Bredbåndsruter som er kompatibel med Internett-telefonen

    4. Datamaskin

    5. Telefon eller telefonsvarer

    6. WAN (Wide Area Network)-port

    7. LAN (Local Area Network)-port

    8. TEL-port

    9. LINE-port

    * Portenes navn og konfigurasjon varierer fra produkt til produkt.

    Merk

    • Når du kobler til xDSL-linjen, må du velge den linjetypen du abonnerer på, under Type telefonlinje (Telephone line type).

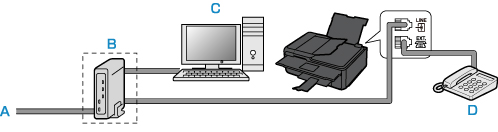

  • Koble til et xDSL-modem

    1. Analog linje

    2. xDSL-modem (splitteren kan ikke være innebygd i modemet)

    3. Datamaskin

    4. Telefon eller telefonsvarer

    Viktig!

    • Hvis splitteren ikke er innebygd i modemet, må du ikke lage forgreninger på telefonledningen før splitteren (på veggsiden). Unngå også å parallellkoble flere splittere. Det kan føre til at skriveren ikke fungerer som den skal.

    Merk

    • Når du kobler til xDSL-linjen, må du velge den linjetypen du abonnerer på, under Type telefonlinje (Telephone line type).

  • Koble til en ISDN-linje

    Hvis du vil ha mer informasjon om tilkobling av og innstillinger for ISDN (Integrated Service Digital Network), kan du se i håndbøkene som fulgte med terminaladapteren eller ruteren.
